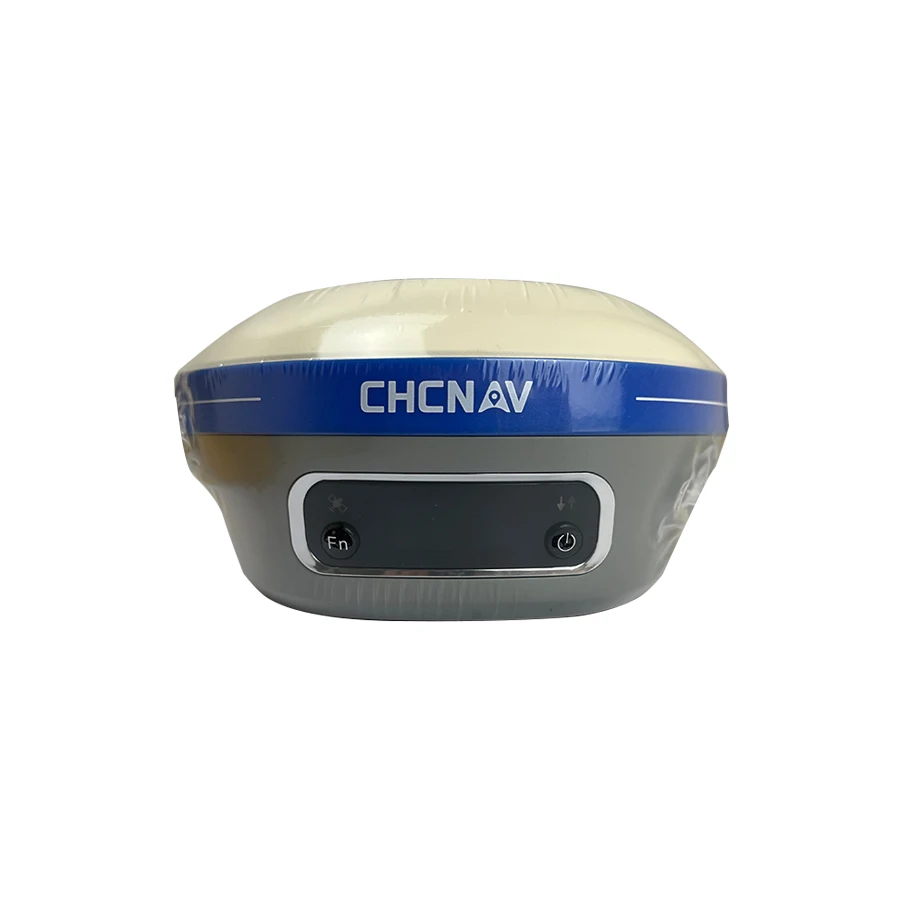

Instrumen Survei RTK: GPS Presisi Tinggi S9II / S3AR / S6

Deskripsi Singkat

Instrumen Survei RTK (Real-Time Kinematic), seperti model S9II, S3AR, dan S6, adalah penerima GNSS canggih yang dirancang untuk pemosisian rekayasa presisi tinggi. Dengan dukungan 1408 saluran dan teknologi i-Star, perangkat ini mampu memberikan akurasi tingkat sentimeter secara real-time. Mereka juga dilengkapi panduan inersia (IMU) untuk kompensasi kemiringan dan fitur pengaturan visual untuk efisiensi maksimal di lapangan. Ini adalah alat penting untuk survei topografi, setting out konstruksi, dan berbagai aplikasi pemetaan yang menuntut.

Fitur Utama

• Pelacakan GNSS Multi-Konstelasi 1408 Saluran: Mendukung semua konstelasi satelit utama (GPS, GLONASS, BeiDou, Galileo, QZSS, SBAS) secara penuh, memastikan akuisisi sinyal yang kuat dan andal bahkan di lingkungan yang menantang.

• Akurasi Sentimeter Real-Time: Menyediakan akurasi posisi horizontal $\pm (8+1\text{ ppm})\text{ mm RMS}$ dan vertikal $\pm (15+1\text{ ppm})\text{ mm RMS}$ secara instan, krusial untuk proyek rekayasa.

• Teknologi i-Star: Algoritma canggih yang meningkatkan efisiensi pelacakan sinyal GNSS hingga 30% dan memastikan performa RTK optimal.

• Panduan Inersia (IMU) Bebas Kalibrasi: Sensor IMU terintegrasi (200 Hz) memungkinkan kompensasi kemiringan tiang otomatis hingga 30° atau 60°, meningkatkan efisiensi pengukuran hingga 30% dan mengurangi kesalahan manusia, tanpa memerlukan kalibrasi manual dan kebal terhadap gangguan magnetik.

• Pengaturan Visual (Visual Setting Out): Beberapa model canggih memungkinkan penumpukan titik desain pada umpan kamera real-time di controller, memandu surveyor ke lokasi yang tepat secara visual untuk stakeout yang lebih cepat dan mudah.

• Konektivitas Komprehensif: Dilengkapi dengan modem 4G terintegrasi, Wi-Fi, Bluetooth, NFC, dan radio UHF (Rx/Tx) internal, memungkinkan berbagai mode survei (RTK jaringan NTRIP, base-rover UHF).

• Daya Tahan Tinggi (Rugged Design): Bersertifikasi IP67 untuk ketahanan debu dan air (tahan terendam 1m sementara), serta tahan benturan (bertahan dari jatuh tiang 2 meter). Dibuat dengan material paduan magnesium untuk performa tanpa henti.

• Masa Pakai Baterai Ekstra Panjang: Desain efisien SoC (System-on-Chip) dan manajemen daya cerdas memungkinkan operasi hingga 34 jam sebagai RTK rover jaringan atau 16 jam sebagai base station RTK. Pengisian daya melalui USB-C.

Spesifikasi Teknis

• Tipe Penerima: GNSS RTK Multi-Konstelasi, IMU Terintegrasi

• Jumlah Saluran: 1408 Saluran

• Akurasi RTK (Horizontal): $\pm (8+1\text{ ppm})\text{ mm RMS}$

• Akurasi RTK (Vertikal): $\pm (15+1\text{ ppm})\text{ mm RMS}$

• Waktu Inisialisasi: $<10\text{ detik}$

• Keandalan Inisialisasi: $>99.9\%$

• Kompensasi Kemiringan IMU: Hingga 30° atau 60° (presisi $\pm 10\text{ mm}+0.7\text{ mm/° tilt}$)

• Sistem Satelit: GPS (L1 C/A, L2C, L2P, L5), GLONASS (L1, L2), Galileo (E1, E5a, E5b, E6), BeiDou (B1I, B2I, B3I, B1C, B2a, B2b), QZSS, SBAS

• Modem Jaringan: 4G Terintegrasi (mendukung LTE, WCDMA, GSM)

• Radio UHF Internal: 410-470 MHz (Tx/Rx), Daya 0.5W – 2W, Jangkauan 3-15 km (tergantung kondisi)

• Konektivitas Nirkabel: Wi-Fi (802.11 b/g/n), Bluetooth V4.2, NFC

• Port: 1x 7-pin LEMO (RS-232), 1x USB Type-C, 1x TNC (antena UHF)

• Penyimpanan Data: 8 GB internal

• Baterai: Internal, non-removable 9600 mAh, 7.4 V

• Waktu Operasi Baterai: Hingga 34 jam (Rover), 16 jam (Base)

• Perlindungan Ingress: IP67 (Debu & Air), Tahan Jatuh 2 meter

• Ukuran: $\Phi 152\text{ mm}\times 78\text{ mm}$

• Berat: 1.15 kg

Aplikasi

• Survei Topografi & Kadastral: Pemetaan lahan dan batas secara akurat.

• Konstruksi & Setting Out: Penentuan titik fondasi, penyejajaran jalan, jembatan, dan infrastruktur lainnya.

• Kontrol Mesin: Integrasi dengan alat berat untuk operasi otomatis yang presisi.

• Pertanian Presisi: Aplikasi seperti kemudi otomatis traktor, pemetaan hasil panen, dan aplikasi variabel.

• Pemantauan Deformasi: Mendeteksi pergerakan halus pada struktur penting.

• Pengumpulan Data GIS: Mengumpulkan data geografis yang sangat akurat untuk sistem informasi geografis.

Ringkasan

Instrumen Survei RTK (S9II, S3AR, S6) adalah perangkat GNSS presisi tinggi yang merevolusi pekerjaan lapangan. Dengan kemampuan akurasi sentimeter real-time, kompensasi kemiringan berbasis IMU yang inovatif, dan fitur pengaturan visual, alat ini secara signifikan meningkatkan efisiensi dan keandalan di berbagai proyek rekayasa dan survei. Desainnya yang kokoh dan opsi komunikasi yang komprehensif menjadikannya solusi optimal untuk tantangan di lapangan, memastikan data yang akurat dan penyelesaian proyek yang tepat waktu.
